加工種類 | 加工条件など |
---|---|

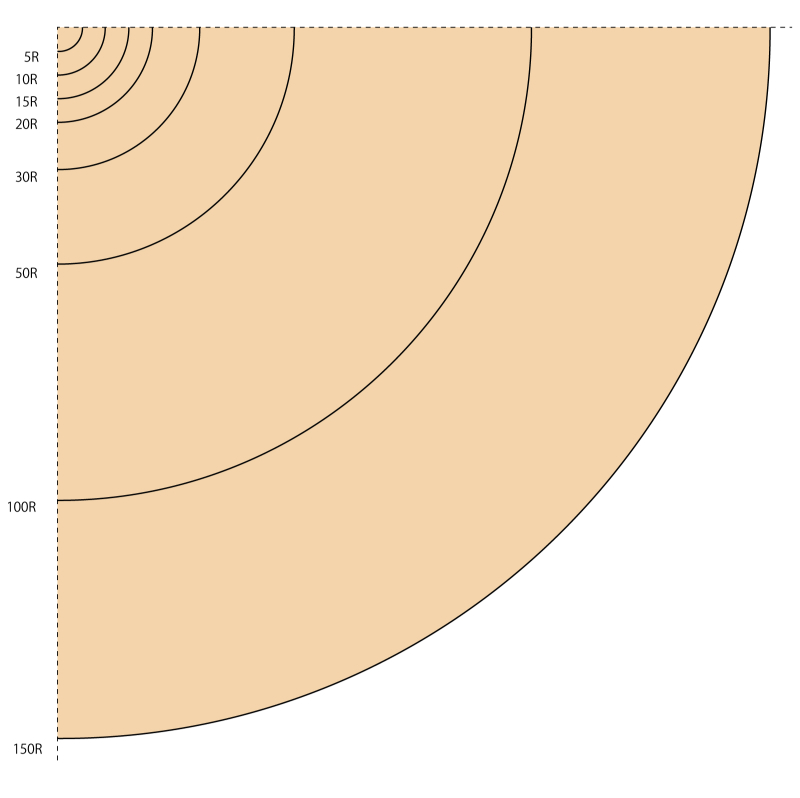

角R(外丸め) | 1R~ 厚100mmまで加工可能 |
角R(内丸め) | 厚50mm以下 8R~ 厚51mm~100mm 10R~ |
角斜めカット | 1mm~ 厚100mmまで加工可能 |
角落としカット | 厚50mm以下 入隅8R 直角にする場合、指示必要 厚51~100mm 入隅10R 直角にする場合、指示必要 |
相欠き | 厚20mm 溝巾7mm以上 厚21~50mm 溝巾17mm以上 厚51~100mm 溝巾20mm以上 |
丸穴 (貫通・突止) |
3・6・9・12・15mmφは厚100mmまで加工可能 厚50mm以下 直径17mm~加工可能 厚51~100mm 直径21mm~加工可能 |
四角穴 (貫通・突止) |
巾25mm×長さ25mm以上で加工可能 厚50mm以下 入隅4角8R 直角にする場合、指示必要 厚51~100mm 入隅4角10R 直角にする場合、指示必要 |
ザグリ穴 | 丸穴・四角穴対応 |
トメ加工 | 巾1300mmまで対応可能 厚100mmまで加工可能 厚100mm以上は特殊加工対応 |
くり抜き加工 | CAD図面や型枠支給によるくり抜き加工 厚100mmまで加工可能 |
平面加工
充実の設備により、
各種加工に対応いたします。
その他の加工については
加工形状一覧|
写真/ゴム積層 厚30mm
角R(外丸め) |
角R(内丸め) |
角斜めカット |
---|---|---|
1R~ 厚100まで加工可能 |
厚50以下 8R~ 厚51~100 10R~ |
1mm~ 厚100まで加工可能 |
100R |
100R |
斜め部分140mm |
角落としカット |
相欠き |
丸穴 |
---|---|---|
入隅直角対応可能 厚50以下入隅8R 厚51~100入隅10R |
厚20 溝巾7mm~ 厚21~50 溝巾17mm~ 厚51~100 溝巾20mm~ |
3・6・9・12・15φ厚100まで 厚50以下 直径17mm~ 厚51~100 直径21mm~ |
100mm角落とし |
溝巾30mm×100mm |
50φ |
四角穴 |
ザグリ穴 |
トメ加工 |
---|---|---|
入隅4角直角対応可能 厚50以下 入隅8R 厚51~100 入隅10R |
丸穴・四角穴対応 |
~巾1300mmまで対応 厚100まで加工可能 |
50mm×100mm |
50φ+100φ |
巾200mm 45°トメ |
くり抜き加工 |
---|
図面・型枠が必要 厚100まで加工可能 |
加工パターン例
片角アール加工 |
両角アール加工 |
片角アール加工 |
---|---|---|
片角U型アール加工 |
両側U型アール加工 |
全角アール加工 |
---|---|---|
L型片側U型加工 |

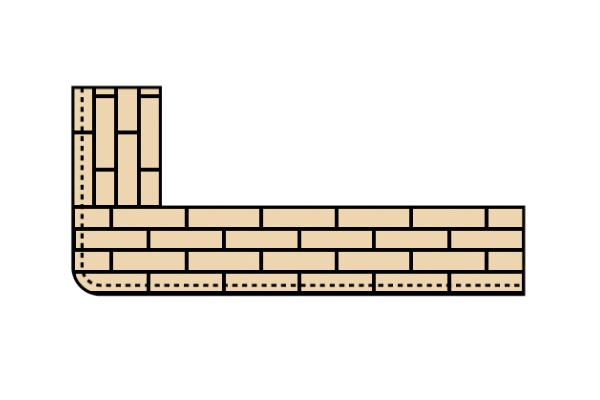

L型片側アール加工 |
P型アール加工 |
---|---|---|
前円後方型 |

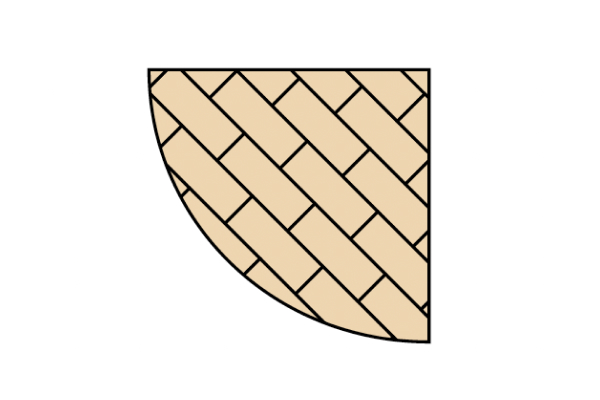

コーナーA型 |
コーナーB型 |
---|---|---|
円型 |
半円型 |
楕円型 |
---|---|---|
ニッチ型加工 |
L型ボルトジョイント
|
L型ボルトジョイント
|
---|---|---|
L型ボルトジョイント
|
くり抜きアール加工 |
---|---|
